產品介紹:

    漆包扁線是由無氧銅桿或電工圓鋁桿經規格的模具拉絲或擠壓后的導線，拉絲裸線經過退火軟化后，再經過多次涂漆烘焙而成的繞組線。主要用于變壓器、電抗器等電氣設備的繞組中。

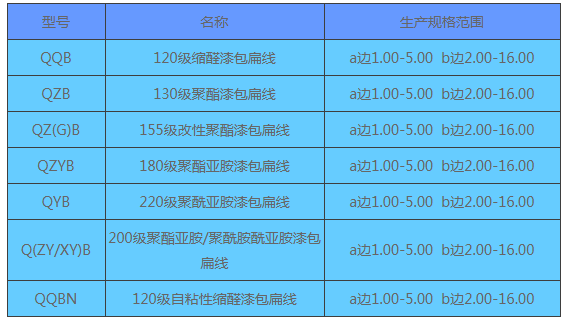

產品種類:

    130聚酯漆包銅（鋁）扁線；

    155改性聚酯漆包銅（鋁）扁線；

    180聚酯亞胺漆包銅（鋁）扁線；

    200聚酯亞胺/聚酰胺酰亞胺復合漆包銅（鋁）扁線；

    120級縮醛漆包銅（鋁）扁線。

生產范圍:

    導線厚度尺寸---a：0.80～5.60 mm；

    導體寬度尺寸--- b：2.00～16.00mm；

    導體的寬度比例：1.4 ：1

    若選用規格出以上范圍，請與我們聯系。

導體材料:

    漆包扁線用軟銅扁線符合GB5584.2-2009的規定，20℃時電阻率≤0.017241Ω·mm2/m，根據不同的機械強度要求。

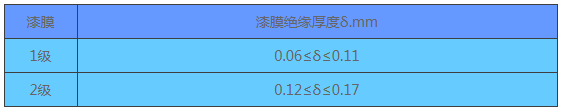

    漆包扁線用軟鋁扁線符合GB/T  5584.3-2009的規定。20℃時的電阻率≤0.02801Ω·mm2/m， 根據不同的絕緣要求，可需用薄漆膜0.06～0.11mm或厚漆膜0.12-0.17mm。

    熱粘合漆包扁線的自粘層厚底一般為0.03～0.06mm，我們公司采用介質損耗儀進行監測。

    對漆膜厚度有要求，請與我們聯系。

根據不同的機械強度要求,對半硬銅導體的規定非比例延伸強度Rp0.2標準范圍如下：

C1Rp0.2（>100～180）N/mm2、C2Rp0.2(大于180～220)N/mm2、C3Rp0.2(大于  220～260)N/mm2。

可以進行根據客戶技術要求加工訂制。
